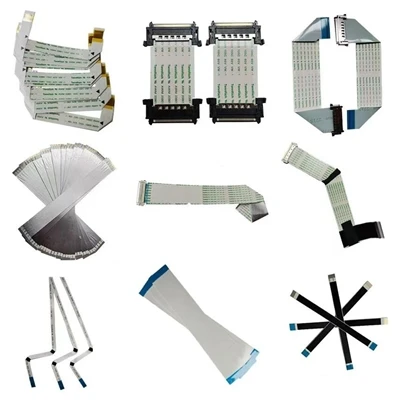

Гнуткі плоскі кабель (FFC), вельмі гнуткае і надзейнае рашэнне для ўзаемасувязі, шырока выкарыстоўваецца ў спажывецкай электроніцы, аўтамабільнай электроніцы, прамысловым кіраванні і медыцынскім абсталяванні. Яго тонкасць, лёгкасць і здольнасць да згінання робяць яго ідэальным выбарам для -прымянення з абмежаванай прасторай. Аднак, каб у поўнай меры выкарыстоўваць перавагі FFC у прадукцыйнасці, неабходна авалодаць шэрагам ключавых навыкаў, якія ахопліваюць выбар, устаноўку, абслугоўванне і аптымізацыю.
1. Парады па выбары FFC: адпаведнасць патрабаванням да заяўкі
Выбар FFC непасрэдна ўплывае на яго-доўгую стабільнасць і надзейнасць сістэмы. Па-першае, дыяметр правадніка, адлегласць і колькасць слаёў павінны быць вызначаны на падставе электрычных параметраў. Напрыклад, прымяненне з вялікім -токам патрабуе больш тоўстых правадыроў (напрыклад, 10-15 мілі), у той час як для дакладнай перадачы сігналу патрабуецца дробны крок (напрыклад, 0,5 мм або менш). Па-другое, механічныя ўласцівасці, такія як радыус выгібу, колькасць выгібаў і дыяпазон тэмператур, таксама павінны быць старанна адаптаваны да прымянення. Напрыклад, для прыкладанняў з частым выгібам (напрыклад, злучэнні робатаў) трэба выбіраць матэрыялы з высокім-выгібам (напрыклад, луджаная медзь або дрот з нержавеючай сталі-з армаваннем FFC). Высокатэмпературнае асяроддзе (напрыклад, адсекі рухавікоў аўтамабіляў) патрабуе поліімідных (PI) падкладак з намінальнай тэмпературай 125 градусаў або вышэй.
Акрамя таго, сумяшчальнасць раздымаў часта забываецца. Адпаведнасць FFC і раздымаў патрабуе ўліку колькасці кантактаў, размяшчэння і механізму фіксацыі. Няправільнае супастаўленне можа прывесці да дрэннага кантакту або канцэнтрацыі механічнага напружання. Рэкамендуецца расставіць прыярытэты, рэкамендаваныя вытворцам, і праверыць надзейнасць праз тэставанне ўзораў.
II. Парады па ўстаноўцы: забеспячэнне-доўгатэрміновай стабільнасці
Працэс ўстаноўкі FFC непасрэдна ўплывае на яго электрычныя характарыстыкі і тэрмін службы. Абцісканне і клеевое злучэнне - гэта два асноўных спосабу мацавання. Кампанія Crimp выкарыстоўвае спецыяльныя інструменты для прыціскання клем FFC разам з раздымам. Ён падыходзіць для прымянення з высокай-надзейнасцю, але патрабуе строгага кантролю сілы абціскання, каб прадухіліць паломку правадніка. Клеевае склейванне абапіраецца на клей для мацавання. Ён просты ў выкарыстанні, але патрабуе цепла- і вільгаце-ўстойлівага клею (напрыклад, акрылу або сілікону). Пры распрацоўцы праводкі пазбягайце прамога кантакту паміж FFC і вострымі бакамі або высокачашчыннымі-крыніцамі перашкод (напрыклад, шпулькамі рухавіка). Пры неабходнасці выкарыстоўвайце ахоўныя чахлы або ахоўныя пласты. Для дынамічных прымянення (напрыклад, шарнірных канструкцый) дазвольце шырокія межы выгібу і выкарыстоўвайце канструкцыі для зняцця напружання (напрыклад, дугавыя накіроўвалыя або ўзмацняльныя пласціны) для размеркавання механічных нагрузак. Эксперыменты паказалі, што FFC, абсталяваныя ўзмацняльнымі пласцінамі FR-4, могуць павялічыць тэрмін службы больш чым у тры разы пры паўторных выпрабаваннях на выгіб.
III. Тэхнічнае абслугоўванне і ліквідацыю непаладак
Агульныя няспраўнасці FFC ўключаюць абрыў правадніка, павышаны імпеданс кантакту і пашкоджанне ізаляцыі. Рэгулярны візуальны агляд можа выявіць раннія праблемы, такія як расколіны або расслаенне клею ў вобласці згіну. Для прымянення перадачы высокачашчыннага сігналу-рэфлектометр часавай вобласці (TDR) патрабуецца для праверкі бесперапыннасці імпедансу, у той час як мультиметр або мікра-омметр можна выкарыстоўваць для ліквідацыі непаладак з нізкім-супрацівам.
У выпадку дрэннага кантакту паспрабуйце ачысціць кантакты раздыма (выкарыстоўваючы абсалютны этанол або спецыяльны сродак для мыцця электронікі), але будзьце асцярожныя, каб пазбегнуць пранікнення вадкасці ў FFC. У выпадку незваротнага пашкоджання (напрыклад, зламаны праваднік) рэкамендуецца замяніць усю секцыю, а не рамантаваць яе лакальна, каб забяспечыць цэласнасць сістэмы. IV. Напрамкі аптымізацыі: паляпшэнне агульнай прадукцыйнасці
Каб яшчэ больш раскрыць патэнцыял FFC, можна вывучыць наступныя стратэгіі аптымізацыі:
1. Абнаўленне матэрыялу: выкарыстоўвайце падкладкі з нізкай -дыэлектрычнай -пастаяннасцю (напрыклад, вадкакрысталічны палімер (LCP)), каб паменшыць аслабленне сігналу, або выкарыстоўвайце праваднікі з пасярэбраным-пакрыццём для паляпшэння характарыстык перадачы высокіх{4}}частот.
2. Структурныя інавацыі: шмат-слаёвыя FFC дасягаюць больш высокай інтэграцыі дзякуючы канструкцыям "сляпыя" і "скрытыя", у той час як гібрыдныя гнуткія друкаваныя схемы (FPC) і структуры FFC ураўнаважваюць цэласнасць сігналу і механічную гнуткасць.
3. Аўтаматызаваная адаптацыя: у працэсе зборкі SMT FFC можна наладзіць з дапамогай лазернай рэзкі або штампоўкі, памяншаючы памылкі ўручную.
Заключэнне
Тэхнічныя перавагі гнуткіх плоскіх кабеляў робяць іх незаменным кампанентам сучасных электронных прылад, але іх прадукцыйнасць залежыць ад навуковага выбару, дбайнай ўстаноўкі і пастаяннага абслугоўвання. Асвоіўшы вышэйпералічаныя метады, інжынеры могуць значна палепшыць надзейнасць FFC і сумяшчальнасць сістэмы, карыстаючыся тым самым тэндэнцыяй да кампактных і высока-прадукцыйных канструкцый. У будучыні з развіццём матэрыялазнаўства і вытворчых працэсаў межы прымянення FFC яшчэ больш пашырацца, забяспечваючы моцную падтрымку мініяцюрызацыі і інтэлектуальных функцый разумных прылад.
